業務紹介

船舶設計 構造グループ(図面)

業務内容

一般商船における、設計全般を行っています。
主に船殻の詳細設計、工作図作成に力を入れて取り組んでいます



キープラン作成

基本計画の情報を基に、中央部・前後部・エンジンルーム・居住区など船舶全体にわたり船殻機能図の作成を提供いたします。

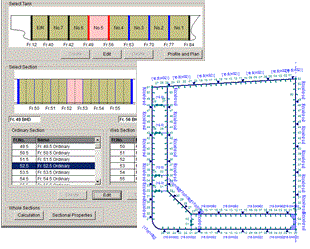

又、各種構造検討や強度検討、各船級ルールに則った縦強度計算・部材規則計算を実施しており、CSRにも対応いたします。

ヤードプラン作成

船種により、部材の機能を満たしつつ、取り付け位置や最適な形状を決定したヤードプランを提供いたします。
豊かな経験と知識で、お客様のご要望に応じた設計を提供いたします。又、様々な検討を必要とする、複雑な配置や形状を決定する改造工事も承ります。
小さな改造から大きな改造まで、どの様な改造でもご相談下さい。

工作図作成

ヤードプラン図面の情報を基に、部材一つ一つに名称を付け、これらの情報を基に部品表を提供いたします。

お客様の建造工程を考慮し、組立情報、開先情報、板延し情報等を盛込み、お客様のご要望に合った工作図を作成し、取材、一品、ネスティングまでの現場工程に合わせた工作図を提供いたします。



船舶設計 構造グループ(3D CAD・一品・取材)

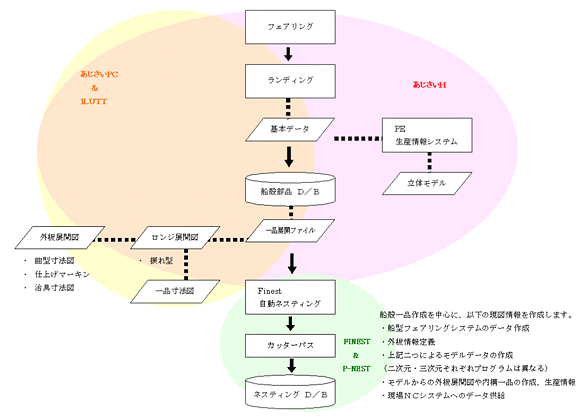

作業内容フロー



3D CAD

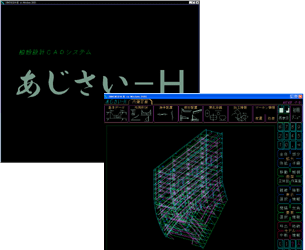

3D CADシステムを使用して殻一品のデータを作成提供いたします。様々な形状の殻部材に対応する事が可能です。さらに倣い開先や取付け度等が自動算出される為、より制度の高い殻一品のデータを作成する事が可能です。

また、作成した部品を集合させた立体図を使用する事で、他ブロックとの取り合いや干渉の有無などの確認、ブロック毎の 脚長図や鳥瞰図の作成もいたします。

一品

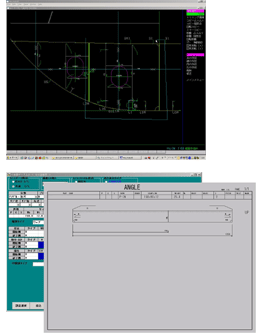

2D CADを使用して殻一品のデータを作成、提供いたします。本システムは船舶の船殻部材生成を対象として開発されましたが、現在では他の鉄骨構造物にも対応可能な汎用システムとなっております。



取材・ネスティング

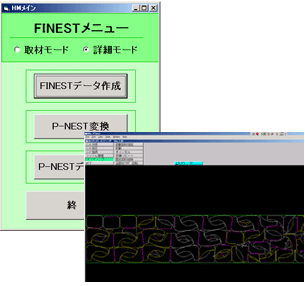

鋼材データとそれに対応する一品データと部品表を用いて歩留まりの良いネスティング情報を提供いたします。それに
より長方形板に無駄なく部材を配置する事が可能で、ネスティング作業の工数削減、歩留まりの向上に貢献いたします。

鋳物板図

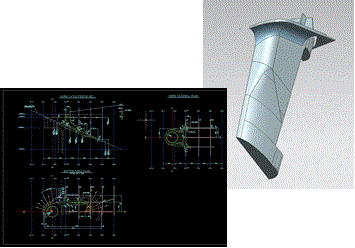

ラダーホーン、BOSS等の鋳物部材を 3D CADによりモデルを再現し鋳物板図の作成を提供いたします。
